Introduction

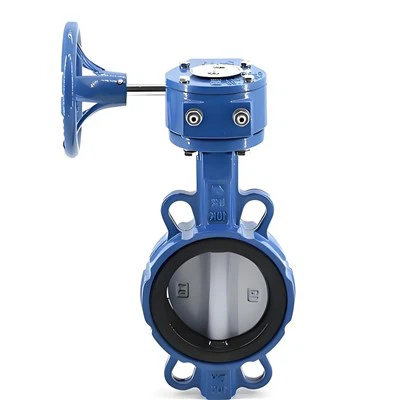

La vanne papillon doublée est une vanne papillon-résistante à la corrosion conçue pour le transport de liquides et de gaz corrosifs. Il est disponible en gros et peut être personnalisé.
Paramètre
|
Paramètre/caractéristique |
Spécification/Norme |
|
Modèle |
PLB100 ou OEM |
|
Gamme de tailles |
2" – 24" |
|
Plage de pression |
ANSI 150 / PN10-16 |
|
Terminer la connexion |
Plaquette / Cosse / Double Bride |
|
Type d'alésage |
Passage intégral |
|
Opération |
Fonctionnement manuel / fonctionnement actionné |
|
Matériau du corps |
CF3, CF3M, CF8, CF8C, CF8M, etc. |
|
Matériau du disque |
CF3, CF3M, CF8, CF8C, CF8M, etc. |
|
Type de siège |
Siège souple en PCTFE, métal-sur-métal, métal + graphite |
|
Notes complémentaires |
Tailles et classes de pression supplémentaires disponibles sur demande |
|
Conception de base |
API 609, EN 593 |
|
Dimension face à-à-face |
ASME B16.10, EN 558 |
|
Extrémité de bride |
ASME B16.5 (jusqu'à 24"), ASME B16.47 série A ou B |
|
Tests et inspections |
API 598, EN 12266 |
|
Incendie-Test de sécurité |
API607 |
|
Test d'émission fugitive |
OIN 15848-2 |
|
Tests de type pour les émissions fugitives |
OIN 15848-1, API 641 |
Caractéristiques de la vanne papillon doublée
Résistance à la corrosion
La vanne papillon à revêtement utilise un revêtement en PTFE ou PFA, offrant une résistance à long terme aux acides, aux alcalis et aux solvants organiques, avec une durée de vie de plus de 8 ans.
Résistance aux hautes et basses températures
Le joint souple en PCTFE peut fonctionner dans des environnements allant de -196 degrés à +150 degrés, adaptés aux conditions cryogéniques d'oxygène liquide ou d'azote liquide.
Usinage de précision
Le corps de vanne et la plaque de vanne ont une tolérance d'ajustement inférieure ou égale à 0,2 mm, et les surfaces usinées CNC-assurent une étanchéité fiable.
Applications étendues
Convient au contrôle des pipelines de liquides corrosifs dans les industries telles que la chimie, la pharmacie, l'alimentation et les boissons, le traitement de l'eau et la pétrochimie.
Personnalisation
|
Paramètre |
Spécifications / Options |
|
Matériau de doublure |
PTFE, PFA, GF2P, caoutchouc, etc. |
|
Matériau du corps de vanne |
CF3, CF3M, CF8, CF8C, CF8M en acier inoxydable |
|
Taille de la vanne |
2" ~ 24", autres tailles non-standard prises en charge |
|
Méthode de connexion |
Plaquette, cosse, double bride (personnalisable) |
|
Méthode de fonctionnement |
Manuel, engrenage à vis sans fin, pneumatique, actionnement électrique |
|
Type d'étanchéité |
Joint souple, joint métallique, joint composite métal + graphite (personnalisable) |
FAQ
